ホンダ HID 基盤交換方法

ホンダのバイキセノンヘッドライト内部に基盤が入っているので、その交換方法を紹介します。

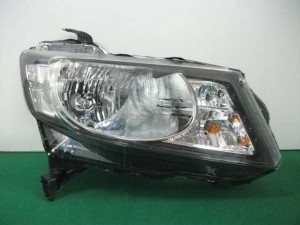

フリードスパイクを例に紹介します。

701091-1



















IMG_1897

IMG_1898

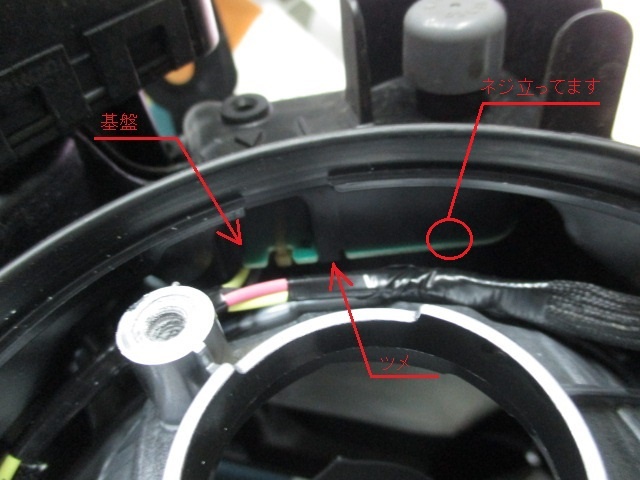

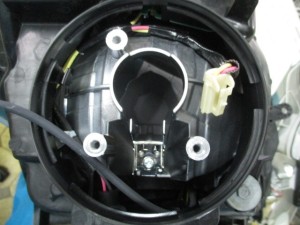

基盤を外しやすいように周辺の部品を外した状態です。

基盤はネジとツメで引っかかって留まっているだけです。

基盤を軽く下へ押してツメから外し、基盤を右へスライドさせてネジの頭を抜ければ簡単に外せます。

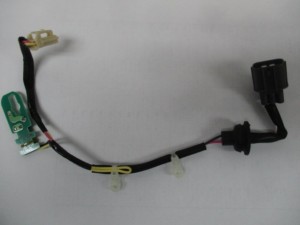

IMG_1899外した基盤です。ネジ頭を通る長穴があります。

次に、基盤の取付を行います。

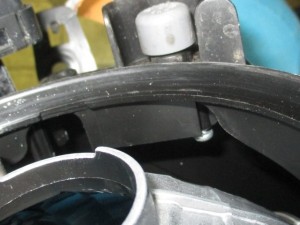

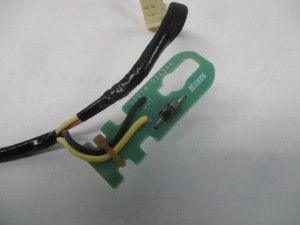

下の画像より、ネジの頭がみえます。その部分に、基盤の長穴を通します。※この時、基盤を取り付けていた時と同じ向きにして下さい。基盤をスライドさせます。ツメと基盤の溝の位置が合うまでスライドさせて完了です。
IMG_1903IMG_1905
